Produktübersicht

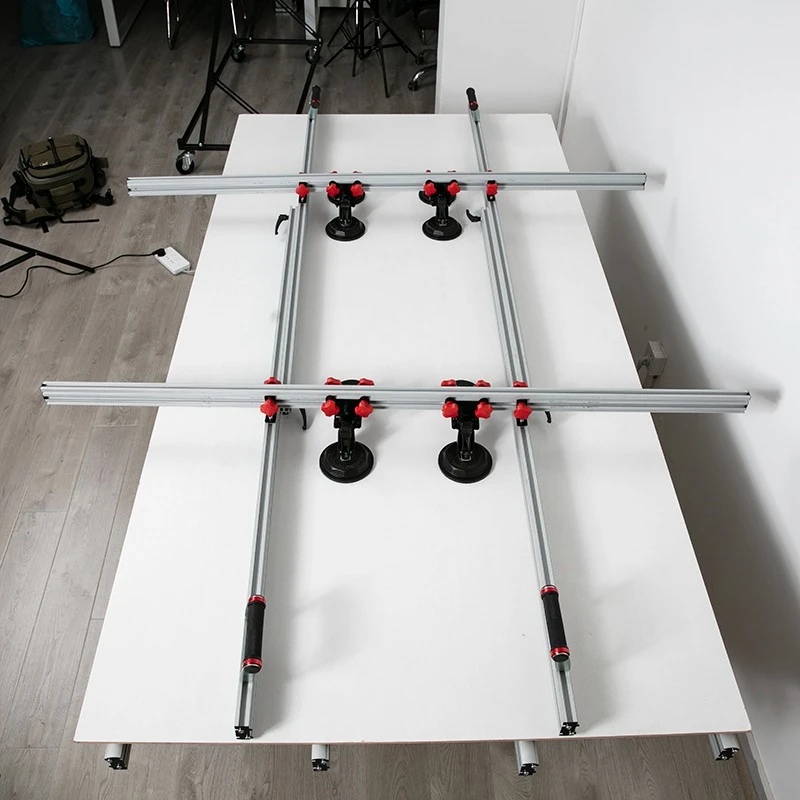

A Großformatiger Fliesenplattenheberist ein Strukturrahmen zum Transport und zur Positionierung übergroßer Porzellanplatten bei gleichzeitiger Kontrolle der Durchbiegung.
Technische Spezifikationen
| Technische Spezifikationen | RB-8001 | RB-8002 | RB-8003 |
|---|---|---|---|
| Einstellbare Länge | 1700–3200 mm | 1700–3200 mm | 1700–3200 mm |
| Einstellbare Breite | Kleiner oder gleich 1300 mm | Kleiner oder gleich 1300 mm | Frei einstellbar |
| Längsträger | 2 | 2 | 2 |
| Balken in Breitenrichtung | 2 | 4 | 0 |
| Saugnapfkonfiguration | 4 Doppelkopfschalen (insgesamt 8 Einzelpolster) | 6 Doppelkopfschalen (insgesamt 12 Einzelpolster) | 10 einzelne -Kopfschalen (insgesamt 10 einzelne Pads) |
| Rahmenmaterial | Eloxierte extrudierte Aluminiumlegierung 6063-T5 | Eloxierte extrudierte Aluminiumlegierung 6063-T5 | Eloxierte extrudierte Aluminiumlegierung 6063-T5 |
| Ergonomische Griffe | 4 | 4 | 4 |
Technische Merkmale und Sicherheitsmechanismen
- 6063-T5 Strukturlegierungsmetallurgie
ISO-zertifiziertes Aluminiumstrangpressen bietet eine hohe Zugfestigkeit im Verhältnis zur Materialdichte und reguliert das Gesamtgewicht der Ausrüstung.
- 60 × 26 mm geometrisches Profil
Berechnete Querschnittsabmessungen erhöhen das Trägheitsmoment, maximieren die Torsionssteifigkeit und reduzieren die Durchbiegung unter Last.
- Harte-eloxierte elektrochemische Oberfläche
Die Beschichtung bildet eine schützende Oxidschicht, um die Oxidation zu reduzieren und die Verschleißfestigkeit bei regelmäßiger Verwendung zu verbessern.
- Strukturelle Durchbiegungskontrolle
Die konstruierte Rahmengeometrie verteilt die mechanische Belastung, um Materialermüdung und dauerhafte Verformung über Arbeitszyklen hinweg zu mildern.
- Großformat-Laststabilisierung-
Das Strukturdesign verteilt die Biegespannung, um die Stabilität auf Porzellan- und Keramikplatten zu gewährleisten.
Compliance und Zertifizierungen
| Verordnung / Norm | Schwerpunkt Technische Bewertung |
|---|---|
| ✓ CE-Maschinenrichtlinie (2006/42/EG) | Validiert die strukturelle Stabilität und Sicherheitskonformität beim manuellen Heben. |
| ✓ PAK-Kategorie 2 | Beschränkt polyzyklische aromatische Kohlenwasserstoffe in Pads zur Sicherheit des Bedieners. |
| ✓ ISO 12100-Standards | Wendet Protokolle zur Risikobewertung von Maschinen an, um Gefahren bei der Handhabung zu minimieren. |
| ✓ EN 13155-Anforderungen | Erfordert die Überprüfung der strukturellen Belastung für nicht-feste Hebevorrichtungen. |
| ✓ Geprüfte Lieferkette | Kalibrierte Instrumente überprüfen die Maßhaltigkeit in der Produktion. |
Fabrikkapazitäten und Fertigung
- Automatisierte CNC-Profilextrusion
Automatisierte Mehrachsen-Bearbeitungsstationen kontrollieren die Maßtoleranzen für das Rahmenwerk des Large Format Tile Slab Lifter.
- ISO-Konforme metallurgische Tests
Interne-Spektrometer überprüfen die Materialzusammensetzung und die Zugfestigkeitskonsistenz über alle Legierungschargen hinweg.
- Belastung-Kalibrierbänke laden
Hydraulische Prüfstände überprüfen strukturelle Durchbiegungsgrenzen unter simulierten Bedingungen maximaler Kapazität.
- Modulare Komponentenmontagelinien
Robotermontagevorrichtungen überprüfen die Ausrichtung der mechanischen Verriegelungsmechanismen und Rahmenverbindungen.
FAQ
F: Welche spezifischen Durchbiegungskriterien erfüllt der Rahmen des Large Format Tile Slab Lifter bei maximaler Belastung?
A: Das Gerüst ist so konstruiert, dass die strukturelle Durchbiegung innerhalb einer berechneten Spanne von 0,5 % relativ zu seiner maximalen Spannweite bleibt.
F: Wie stellt das Werk die Leistung der Vakuumdichtung bei unterschiedlichen Temperaturen am Einsatzort sicher?
A: Wir formulieren kundenspezifische synthetische Elastomere, die darauf getestet wurden, die luftdichte Dichtungsleistung von -15 Grad bis 60 Grad kontinuierlich aufrechtzuerhalten.
F: Welche zerstörungsfreien Prüfprotokolle (NDT) werden vor dem Verpacken auf die Hebegelenke angewendet?
A: Jede Produktionscharge wird Ultraschallschweißprüfungen und mechanischen Belastungstests unterzogen, um interne Materialmikrobrüche zu erkennen.
F: Wie werden benutzerdefinierte Abmessungen für OEM/ODM-Bestellungen dieses großformatigen Fliesenplattenhebers verwaltet?
A: CNC-Werkzeugprofile im Werk können neu kalibriert werden, um maßgeschneiderte Schienenlängen auf der Grundlage spezifischer technischer Zeichnungen des Kunden herzustellen.
F: Welche Schutzverpackungsprotokolle verhindern strukturelle Verformungen der Rahmen während des internationalen Seetransports?
A: Die Einheiten sind in verstärkten Holzkisten mit Feuchtigkeitsbarriere-gesichert, die innen mit hochdichtem Schaumstoff ausgesteift sind, um Vibrationen beim Transport zu isolieren.
